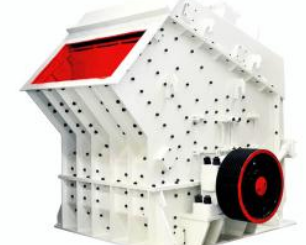

沖擊式破碎機主要由錘式轉子和機殼組成。包括傳動軸、轉子、錘、半圓形上護板、下篩板、進料口、反擊板。錘式轉子主要由錘式、轉軸、轉盤、皮帶輪、飛輪、軸承座等零件組成。錘頭可移動地鉸接在轉子的轉盤上。旋轉軸和轉盤支撐在殼體兩側的滾動軸承座上。旋轉軸的一端裝有飛輪以進行平衡，另一端裝有通過傳動v帶與電動機連接的皮帶輪。

　　反擊板一般呈搭接狀排列，弧形襯板內側的反擊板沖擊面呈弧形，傾斜襯板內側的反擊板沖擊面呈直線形，每個反擊板都設有縱向齒。中心軸的上端在銷孔的外側有一個凸臺和一個內置的止動銷。端板的外周設置有環形擋塊，該環形擋塊具有與底盤固定的篩孔。環擋塊與破碎殼體的封閉端蓋形成下料腔。所述進料口的下側設有傾斜的爐排篩板，所述與所述進料口的上側連接的破碎殼體的上側位置設有上篩板，所述底盤的頂部設有與所述上篩板對應的出塵口，進料口的側面設有弧形落料滑板，兩端設有弧形出料斜槽。底盤的下部?jī)?nèi)側分別對應爐排篩板和上部篩板，并帶有下料滑板。反擊破碎機的殼體主要由進料斗、上殼體、下殼體、活動殼體組成。

　　套管一般用鋼板焊接。內壁鑲嵌有錳鋼襯里以進行保護。套管頂部的進料斗和上套管通常是固定的，僅在更換或檢修轉子時需要拆卸和組裝。在轉子的日常維護過程中，例如更換錘頭和掉落錘頭，下套管是固定的。它起到支撐整個沖擊式破碎機的作用，下殼體的底部裝有用于卸載的爐排板或篩網。
